图解三箱式冷热冲击箱运行原理、操作及注意事项、结构解析

发表日期：2022-06-08　访问量：1060

三箱式冷热冲击试验箱主要用于产品在瞬间低温和瞬间高温情况下，检测产品的忍耐能力和耐环境破坏能力。三箱分别分为高温箱，低温箱，测试箱，采取独特的自动切换方式，让产品在测试区接受极高温和极低温的检验，为产品的技术改良提供有效依据。

三箱式冷热冲击试验箱工作特点：

●此设备分为高低温区、低温区、测试区三部分，测试样品完全静止。采用独特之蓄热、蓄冷结构，强制冷热风路切换方式导入测试区，完成冷热温度冲击测试。

●可独立设定高温、低温及冷热冲击三种不同条件之功能，执行冷热冲击条件时，可选择2槽或3槽之功能并具有高低温试验机的功能。

● 试验系统结构设计先进合理，制造工艺规范，外观美观、大方。

● 零部件的配套与组装匹配性好，主要功能元器件均采用具有国际先进水平的原装进口件，提高了产品的安全性和可靠性，能保证用户长时间、高频率的使用要求。

冷热冲击试验箱/冷热冲击箱作为环境试验中比较成熟的设备，应用也比较广泛，给很多行业带来了便利，操作虽然不复杂但也需要注意一般性的操作错误发生，不然会引起一些不必要的损失，下面立一小编就这些问题做简要说明：

冷热冲击试验箱/冷热冲击箱一般错误操作：

1、运行时，打开箱门会导致高温气流向外冲出而造成一些不必要的损失

2、设备在进行安装时无没做好接地，使其有可能被触电危险

3、照明灯在不需要观察情况时打开里面的照明，影响其温度控制

4、在设备内放进易燃、易暴物品，以引发机毁人亡之事故

5、在要进行高温试验时，直接在冷启动状态下进行高温，导致设备损伤等

以上都是经常出现的一些错误性的操作!操作人员切记不可犯，避免发生设备或其操作人员的损伤!

冷热冲击试验箱/冷热冲击箱适用范围：

冷热冲击试验箱/冷热冲击箱主要用于检测材料在各种环境下性能的设备及试验各种材料耐热、耐寒、耐干、耐湿性能。适合电子、电器、通讯、仪表、车辆、塑胶制品、金属、食品、化学、建材、医疗、航天等制品检测质量之用。

高低温冲击箱是金属、塑料、橡胶、电子等材料行业必备的测试设备，用于测试材料结构或复合材料，在瞬间下经极高温及极低温的连续环境下所能忍受的程度，得以在最短时间内检测试样因热胀冷缩所引起的化学变化或物理伤害。分为两厢式和三厢式，区别在于试验方式和内部结构不同，产品符合标准为：GB/T2423.1-2008试验A、GB/T2423.2-2008试验B、GB-T10592-2008、GJB150.3-198、GJB360A-96方法107温度冲击试验的要求。

高低温冲击箱适用于电子元气件的安全性能测试提供可靠性试验、产品筛选试验等，同时通过此装备试验，可提高产品的可靠性和进行产品的质量控制。

辅助结构：

密封：门与箱体之间采用双层耐高温高张性密封条以确保测试区的密闭

门把手：采用无反作用门把手，操作更简便

样品架移动方式：样品架依靠安装箱体底部的直线往复驱动系统作上下移动

脚轮：机器底部采用高品质可固定式PU活动轮

采用立式体、冷热两箱，采用提篮转换试品所在实验区域的方法，达到冷热冲击试验目的；这种结构最大限度减小了冷热冲击时的热负荷，缩短了温度回复时间，也是最可靠、最节能的一种冷热冲击的方式

附属功能：

不同温段冲击：由多级蒸发器结构相应切断，控制蒸发面积与制冷量膨胀阀匹配，使用制冷系统输出合理减少加热器中和的输出量，达到恒定节能；另有独立的换气阀门，在排气（常温恢复）时动作引入环境空气

进气口在环境温度曝露时吸进外面的空气

排气口从机械室和试验区排出热气定时预定功能

预先设定试验开始时间，试验箱自动开始起动并准备开始试验

曝露时间缩短功能

试验区的下风温度达到曝露温度后转换到下一个曝露的功能

前处理/后处理功能

在循环试验开始前或结束后，试样被曝露在高温环境中（热处理）维持一定时间

干燥运转功能

试验结件下运转一定的时间

控制系统：

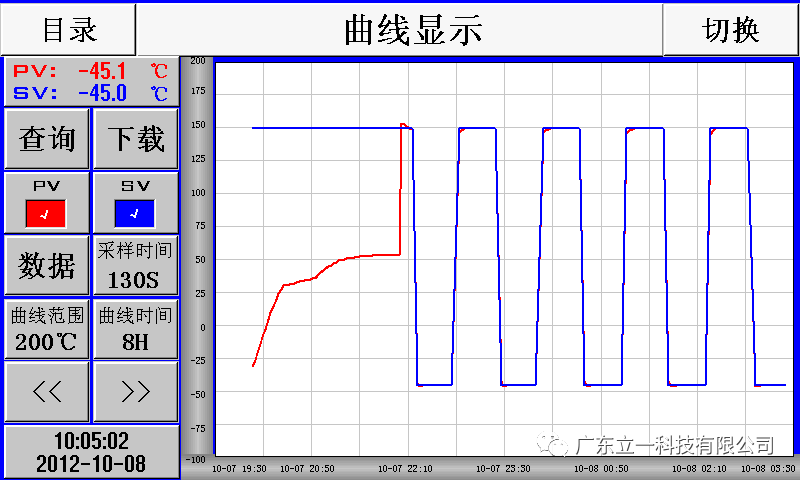

高低温冲击箱主控制器采用双回路高精度液晶显示触摸按键温度控制器。该控制器采用液晶显示触摸屏，可显示设定参数、试验曲线、运行时间、加热器工作状态，PID参数自整定功能。控制程序的编制采用人机对话方式，仅需设定温度，就可实现制冷机自动运行功能。控制系统具备完善的检测装置能自动进行详细的故障显示。报警，配置485通讯接口及运行软件。设定精度：温度：0.1℃时间：Is用户程序容量：10×99段。运行方式：程序运行，恒定运行。独立超温保护仪表。设备工作时间累计计时器。低温区、高温区转换时间小于等于15秒。温度恢复时小于等于5分钟

制冷系统：

制冷系统及压缩机：为了保证试验箱降温速率和最低温度的要求，

本试验箱采用一套进口法国全封闭压缩机所组成的二元复叠式风冷制冷系统。复叠式冷系统包含一个高温制冷循环和一个低温制冷循环，其连接容器为蒸发冷凝器，蒸发冷凝器是到能量传递的作用，将工作室内热能通过两级制冷系统传递出去，实现隆温的目的。制冷系统的设计应用能量调节技术，一种行之有效的处理方式既能保证在制冷机组正常运行的情况下又能对制冷系统的能耗及制冷量进行有效的调节，使制冷系统的运行费用和故障率下降到较为经济的状态。

制冷工作原理：高低制冷循环均采用逆卡若循环，该循环由两个等温过程和两个绝热过程组成。其过程如下：制冷剂经压缩机绝热压缩到较高的压力，消耗了功使排气温度升高，之后制冷剂经冷凝器等温地和四周介质进行热交换，将热量传给四周介质。后制冷剂经阀绝热膨胀做功，这时制冷剂温度降低。最后制冷剂通过蒸发器等温地从温度较高的物体吸热，使被冷却物体温度降低。此循环周而复始从而达到降温之目的。

空气调节系统：

1、空气控制方式：强制循环通风，平衡调温法（BTC）。该方法既指在制冷系统连续工作的情况下，控制系统根据设定之温度点通过PID自动运算输出的结果去控制加热器的输出量，最终达到一种动态平衡。

2、空气循环装置：内置空气间、循环风道及不锈钢长轴通风机，使用高效的制冷机和能量调节系统，通过高效通风机进行有效的热交换，达到实现温度变化之目的。通过出风口可调式风栓的调节，从而大幅改善了试验箱的温度均匀性；

3、空气冷却方式：多级膜片式空气热交换器。

4、空气加热方式：优质镍铬金丝电加热器
